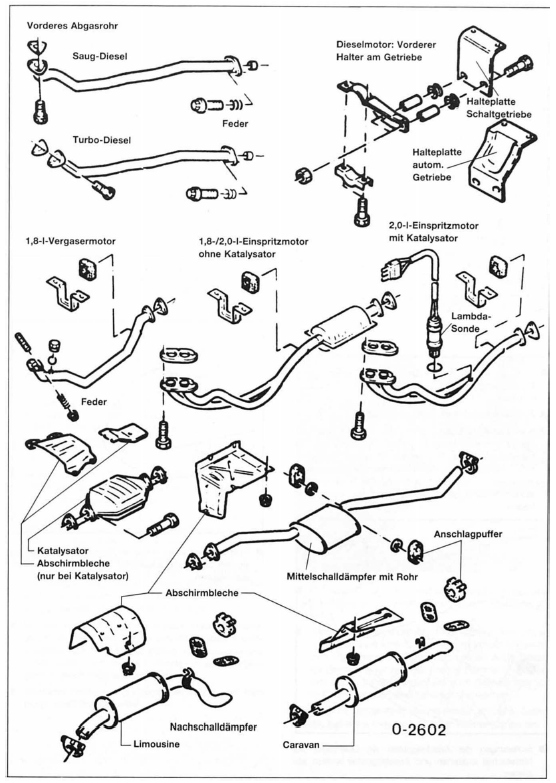

Die abgasanlage besteht aus dem vorderen abgasrohr und dem vor- und hauptschalldampfer. Bei abgasgereinigten fahrzeugen nimmt der katalysator die stelle des vorschalldampfers ein. Sämtliche teile sind miteinander verschraubt und lassen sich einzeln auswechseln. Vor- und hauptschalldampfer sind im gummihalterungen gelagert. Das vordere abgasrohr ist mit einem zusätzlichen halter am unterboden (benzinmotor), beziehungsweise am getriebe (dieselmotor) befestigt. Beim 6-zylinder-motor verlaufen 2 getrennte rohre bis zum hauptschalldämpfer.
Bei der erneuerung eines schalldampfers sollten grundsätzlich auch die befestigungsteile mit erneuert werden.
Sicherungskasten aus- und einbauen
Ausbau
Batterie-massekabel abklemmen.
Deckel vom sicherungskasten abnehmen.
Sicherungskasten von armaturentafel abschrauben und
herausnehmen.
Alle sicherungen vom sicherungskasten abziehen.
Alle relais und relaissockel abziehen.
...
2 E 3-vergaser
1 - Drosselklappe I. Stufe
2 - leertaufgemischaustntt
3 - gemischregulierschraube
4 - ubergangsschlitz I. Stufe
5 - ptc-heizelemenf
6 - ptc-anschluß"
7 - leerlaufabschaltventil"
8 - vergasergehause
9 - vergaserdeckeldichtung
10 - vergaserdeckel
...
