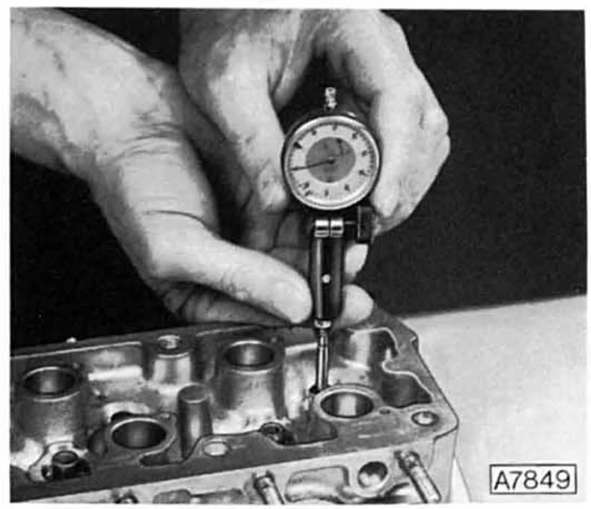

Bei instandsetzungsarbeiten von zylinderköpfen mit undichten ventilen genügt es nicht, die ventile und ventilsitze zu bearbeiten beziehungsweise zu erneuern. Es ist außerdem dringend erforderlich, die ventilführungen auf verschleiß zu prüfen. Besonders wichtig ist die prüfung an motoren mit längerer laufzeit. Verschlissene ventilführungen gewährleisten keinen zentrischen ventilsitz und führen zu hohem ölverbrauch.
Ist der verschleiß zu groß, sind entweder die ventilführungen aufzureiben oder zu erneuern (werkstattarbeit).

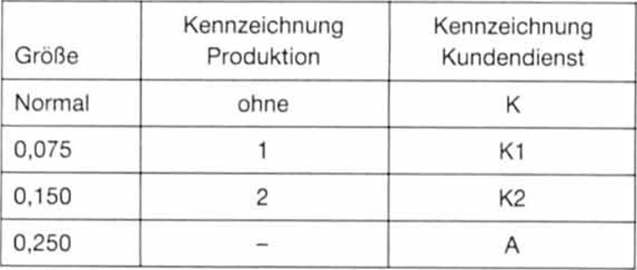

Maße für 1,8-/2,0-i-benzinmotor (ohc-motor)
Achtung: wurden die ventilführungen aufgerieben, müssen in jedem fall ventile mit übermaß am schaft eingebaut werden.
Ausbau
Sämtliche kerzenstecker abziehen, dabei nur an den
steckern und nicht an den kabeln ziehen. Eine spezielle
zange, zum beispiel hazet 1849, erleichtert das abziehen
der kerzenstecker.
Zündkerzen-nischen, wenn möglich, mit preßluft au ...
2 E 3-vergaser
1 - Drosselklappe I. Stufe
2 - leertaufgemischaustntt
3 - gemischregulierschraube
4 - ubergangsschlitz I. Stufe
5 - ptc-heizelemenf
6 - ptc-anschluß"
7 - leerlaufabschaltventil"
8 - vergasergehause
9 - vergaserdeckeldichtung
10 - vergaserdeckel
...
