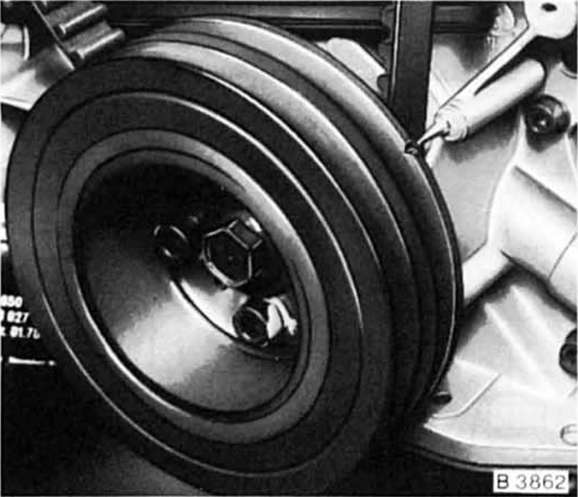

Achtung: verletzungsgefahr durch drehende riemenscheiben und keilriemen.

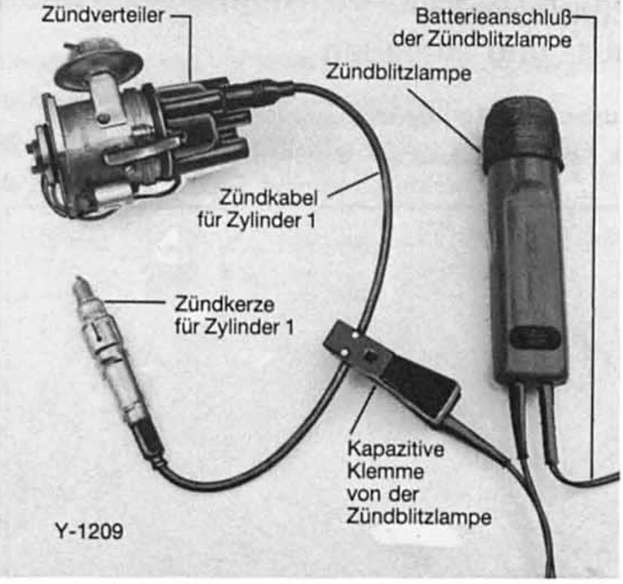

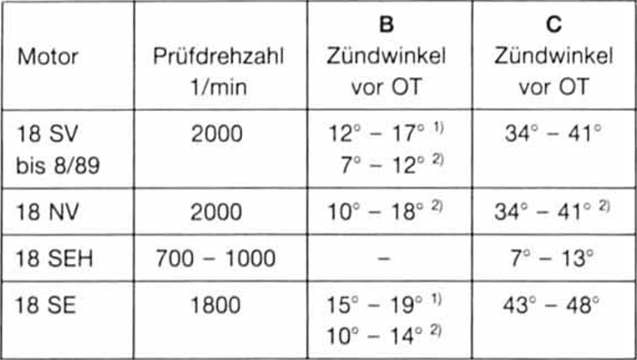

Der zündzeitpunkt ist in ordnung, wenn die angebrachte markierung für den zündwinkel b (tabelle) beim anblitzen unterhalb des zeigers scheinbar stillsteht. Falls eine zündblitzlampe mit prüfmöglichkeit der zündverstellung verwendet wird, einstellrad an der blitzlampe so weit verdrehen, bis die abgebildete kerbe der riemenscheibe dem zeiger gegenübersteht, dann zündwinkel von der skala auf der blitzlampe ablesen und mit sollwert vergleichen.

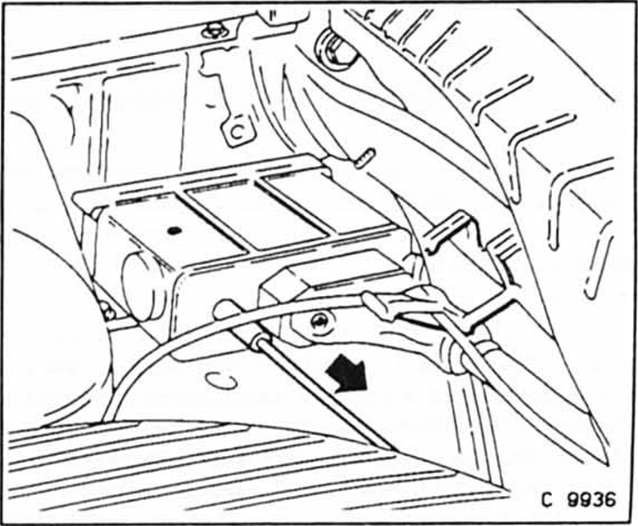

2 EE-vergaser
3 - Drosselklappenansteller
16 - unterdruckanschluß für die
4 - vordrosselsteller luftfilter-vorwärmsteuerung

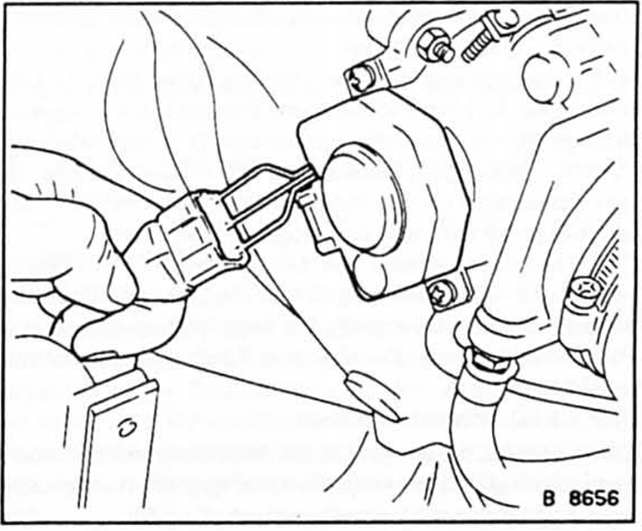

7 - drosselklappenpotentiometer
17 - drosselhebel mit segment
15 - membrandose 2. Stufe
18 - bypaßheizung
19 - anschluß ...
Einbau
Beide gewindeplatten mit universalfett einfetten und in
die aussparungen des schaltgehäuses einsetzen.
Schaumstoff-unterlage mit universalfett an der unterseite
vom schalthebelgehäuse ankleben.
Schalthebel mit gehäuse einsetzen und so ...
