Dadurch dreht sich ebenfalls die nockenwelle.

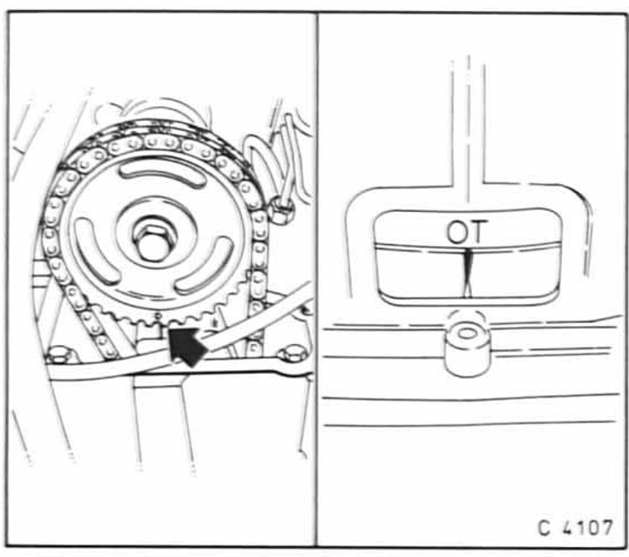

"Überschneiden^ bedeutet: der nocken für das einlaßventil dreht sich gerade vom schwinghebel weg. Wahrend sich der nocken für das auslaßventil gerade auf den schwinghebel zudreht um das ventil zu offnen. Die ventile uberschneiden sich, wenn beide nockensprtzen nach unten zeigen und etwa gleich weit von den schwinghebeln entfernt sind. Gleichzeitig steht die markierung auf dem nockenwellenrad der markierung auf der glertschiene gegenüber -linke abbildung-.

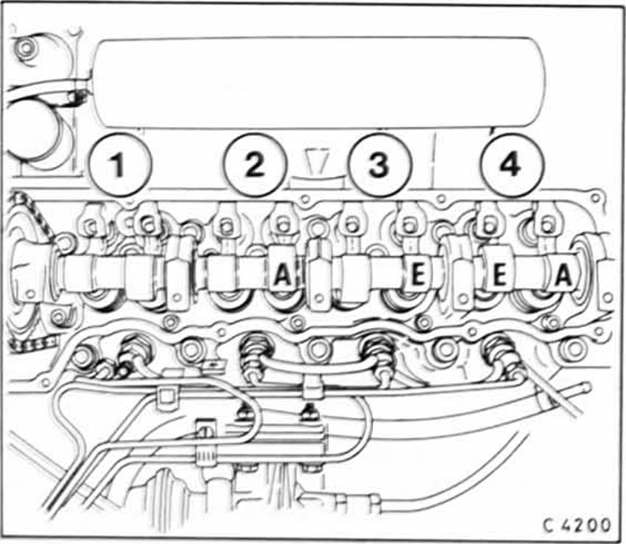

Zylinders. Auslaßventil des 2 zylinders a - position des jeweiligen auslaßventils. E - position des jeweiligen einlaßventils, - 1 - bis - 4 - reihenfolge der einzelnen zylinder.
Sollwerte ventilspiel einlaßventil: 0,2 mm auslaßventil: 0,3mm
Kontrollleuchte
Leuchtet bei eingeschalteter zündung für
einige sekunden. Das system ist nun betriebsbereit.
Bei fahrzeugen mit esp wird im
instrument
die kontrollleuchte durch
ersetzt,
siehe nächste seite.
Blinken während der fahrt
Eingriff des ...
Einbau
Vor dem einbau der ventile gegebenenfalls ventile nachschleifen
und den sitz im zylinderkopf nachfräsen.
Ventile einschleifen.
Vor einbau der ventile in jedem fall ventilführungen prüfen.
Vor dem einbau der ventile ventilsch ...
