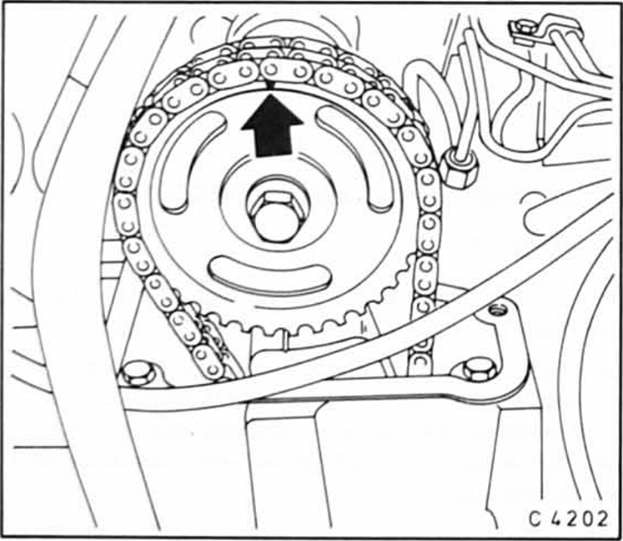

Zylinders überschneiden. Die markierung des nockenwellenrades hat sich dadurch um 180' weitergedreht und zeigt jetzt nach oben. Die ot-markierung auf dem schwungrad steht wieder dem zeiger auf dem kupplungsgehäuse gegenüber, siehe abbildung c 4107 rechts.

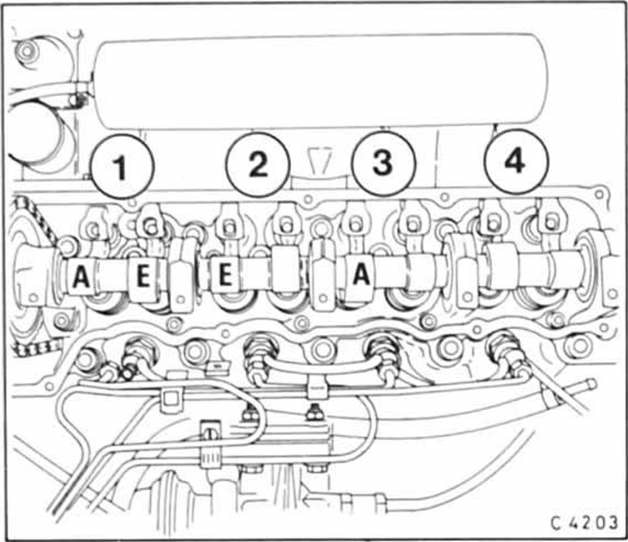

Zylinders, auslaßventil des 3. Zylinders. A - auslaßventil, e - einlaßventil. - 1 - Bis - 4 - reihenfolge der zylinder.
Zahnriemen-spannvorrichtung grundeinstellen
2,0-L-motor ab 9/92 (ohc-motor)
Dieser motor ist mit einer automatischen zahnriemenspannvorrichtung
ausgerüstet. Die automatische spannvorrichtung
ist wartungsfrei, ein nachstellen ist nicht erforderlich.
Nur nach arbeiten, bei denen der zahnriemen ausgebaut
...
Spiel der ölpumpenzahnräder prüfen
Nur 2,4-/2,6-/3,0-l-benzinmotor (cih und dohc) sowie
dieselmotor
Fahrzeug aufbocken.
Motoröl ablassen.
Ölpumpendeckel abschrauben.
Ölpumpenräder ohne öl in den pumpenraum einsetzen.
Mit stahllineal und f&uu ...
