Opel Omega Reparaturanleitung :: Schaltplan für nebelscheinwerfer

E7 fernlicht links
E20 nebelscheinwerfer links E21 nebelscheinwerfer rechts F3,F17, F21 sicherung im sicherungskasten K5 relais für nebelscheinwerfer 52. 1 Lichtschalter
55. 2 Abblendschalter
S21 nebelscheinwerferschalter

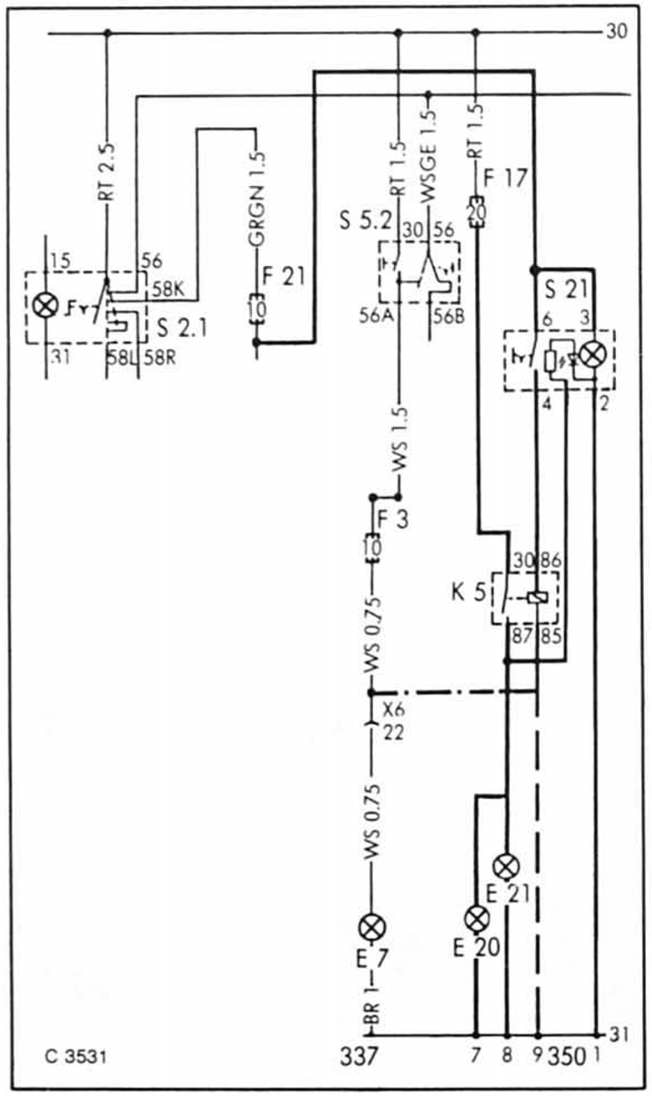

Die strich-punkt-linie im stromlaufplan zeigt die verdrahtung an, wenn die nebelscheinwerfer bei fernlicht automatisch ausgehen sollen. Die gestrichelte linie zeigt die verdrahtung, wenn auch bei fernlicht die nebelscheinwerfer ein- und ausgeschaltet werden sollen.

•  Kabel nach schaltplan entlang vom serienmäßigen kabelsatz verlegen und anschließen. Je nach fahrzeugausstattung können die erforderlichen kabel schon teilweise oder ganz im fahrzeug verlegt sein. Einzelkabel mit schaumstoff umkleben, siehe auch.

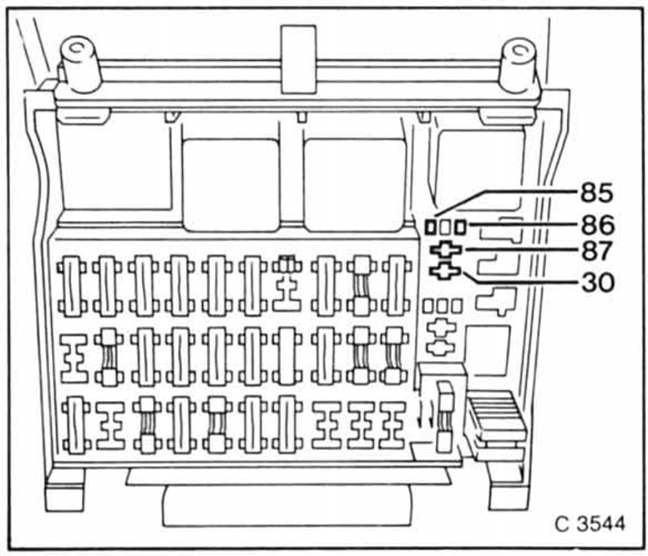

• Das bild zeigt die klemmenbelegung vom relais für nebelscheinwerfer am sicherungskasten. Falls keine kontakte eingebaut sind, von hinten steckhülsen in den sicherungskasten einsetzen, siehe kapitel "sicherungskasten aus- und einbauen"..

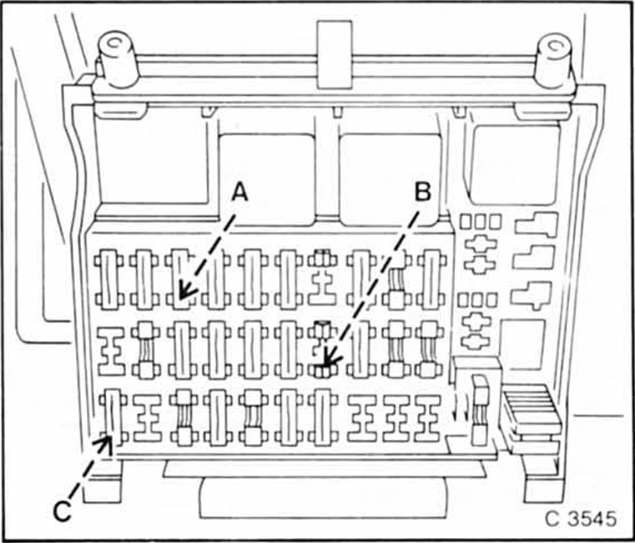

• A=kabelanschluß an ausgang sicherung nr. 3 Für relaisklemme 85, b=kabelanschluß an ausgang sicherung nr.

  17 Für relaisklemme 30, c=kabelanschluß von nebelscheinwerferklemme nr. 6 An ausgang sicherung nr. 21.

• Sicherung nr. 17 Einsetzen, nennstromstärke 20 ampere.

  Sicherungsbelegung.

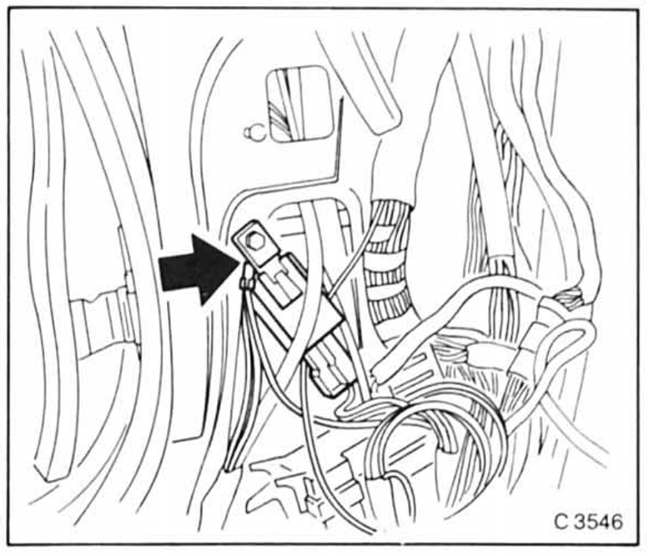

• Nebelscheinwerferklemme 2 und relaisklemme 85 an linker vorderer seitenwand an masse legen, bei bedarf blechschraube mit zahnscheibe einschrauben.

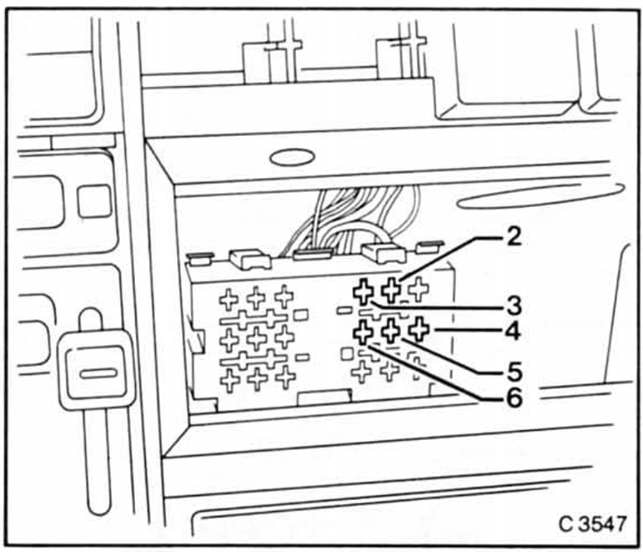

• Das bild zeigt die lage der steckhülsen für den nebelscheinwerferschalter.

  Steckhülsen nach stromlaufplan verdrahten.

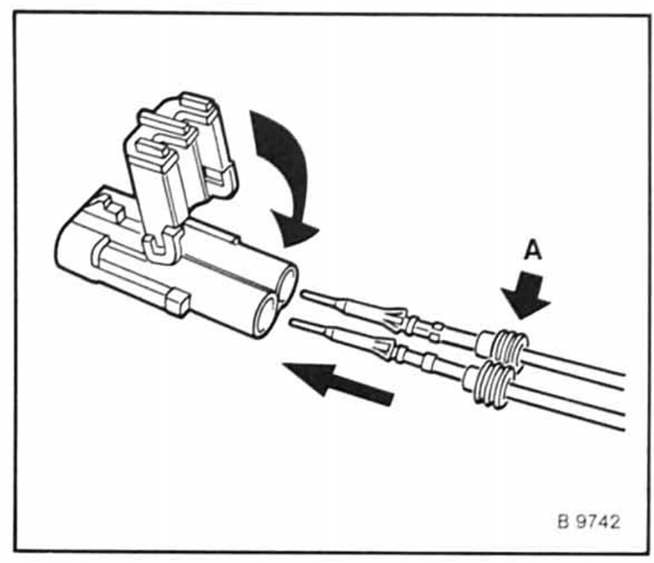

• Vor dem zusammenstecken der kabel für die nebelscheinwerfer dichtung ->a" aufschieben. Stecker zusammenfügen und verriegelung herunterklappen.

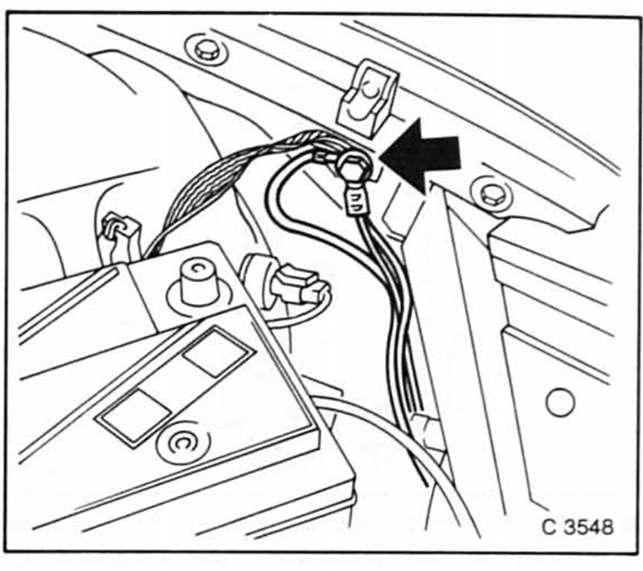

• Masseleitung der nebelscheinwerfer zusammen mit dem batterie-masseband an der karosserie anschrauben.
•  Glühlampen in die nebelscheinwerfer einsetzen.
•  Batterie-massekabel anklemmen.
•  Funktion der nebelscheinwerfer prüfen.
•  Batterie-massekabel abklemmen.
•  Sicherungskasten einbauen.
•  Handschuhkasten einbauen.
•  Seitenwandabdeckung im fußraum einbauen.
•  Linke belüftungsdüse einbauen.
•  Heizscheibenschalter aufdrücken und einrasten.
•  Radio einbauen.
•  Falls abgezogen, stecker auf außenluft-temperaturfühler hinter der frontverkleidung aufstecken.
•  Nebelscheinwerfer einstellen.
