Opel Omega Reparaturanleitung :: Scheinwerfer einstellen

Für die verkehrssicherheit ist die richtige einstellung der scheinwerfer von großer bedeutung. Die exakte einstellung der scheinwerfer ist nur mit einem spezialeinstellgerät möglich.

Es wird deshalb nur gezeigt, wo der scheinwerfer eingestellt werden kann und welche bedingungen zum richtigen einstellen der scheinwerfer erfüllt sein müssen.

  •  Reifen müssen den vorgeschriebenen reifenfülldruck haben.
  •  Das unbeladene fahrzeug muß mit 70 kg (eine person) in der mitte vom rücksitz belastet sein.
  •  Kraftstofftank füllen.
  •  Fahrzeug auf ebene fläche stellen.
  •  Vorderwagen mehrmals kräftig nach unten drücken, damit die federung der vorderradaufhängung sich setzt.
  •  Falls vorhanden, leuchtweitenregulierung am armaturenbrett auf "0" stellen.

Opel Omega Reparaturanleitung. Scheinwerfer einstellenScheinwerfer einstellen

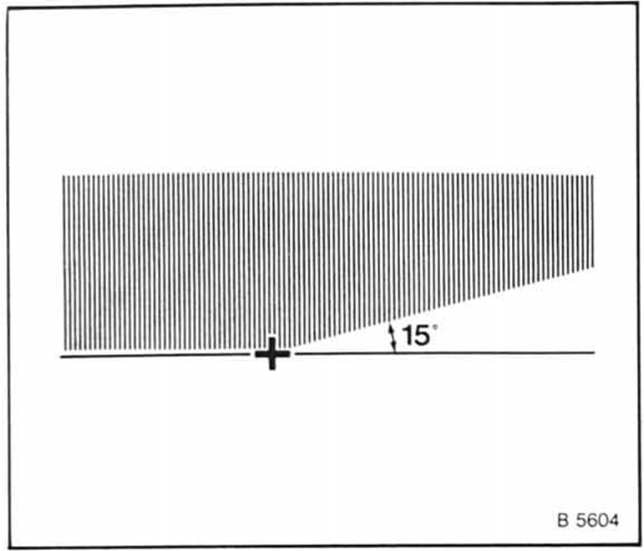

  • Die scheinwerfer werden bei eingeschaltetem abblendlicht eingestellt. Das neigungsmaß beträgt für normalscheinwerfer x = 12 cm auf 10 m entfernung. Die hell- dunkel-grenze links vom einstellkreuz muß waagerecht auf der einstellinie verlaufen.
  •  Selteneinstellung: die hell-dunkel-grenze muß waagerecht bis zum einstellkreuz verlaufen und ab hier bis zu einem winkel von ca. 15; Nach rechts oben verlaufen.

Opel Omega Reparaturanleitung. Scheinwerfer einstellen

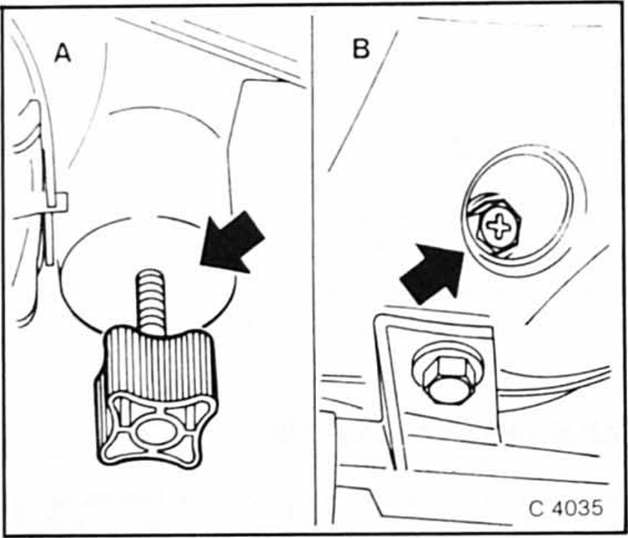

  • Die einstellschrauben sind vom motorraum zu erreichen.

    Einstellschrauben - a - und/oder - b - mit der hand beziehungsweise kreuzschlitzschraubendreher entsprechend verdrehen. A = höhenverstellung. B - seitenverstellung.

  •  Fahrzeuge mit leuchtweitenregulierung: die höheneinstellung der scheinwerfer erfolgt durch verdrehen der einstellschraube am motor für leuchtweitenregulierung, siehe abbildung c 4042 auf.

Opel Omega Reparaturanleitung. Scheinwerfer einstellen

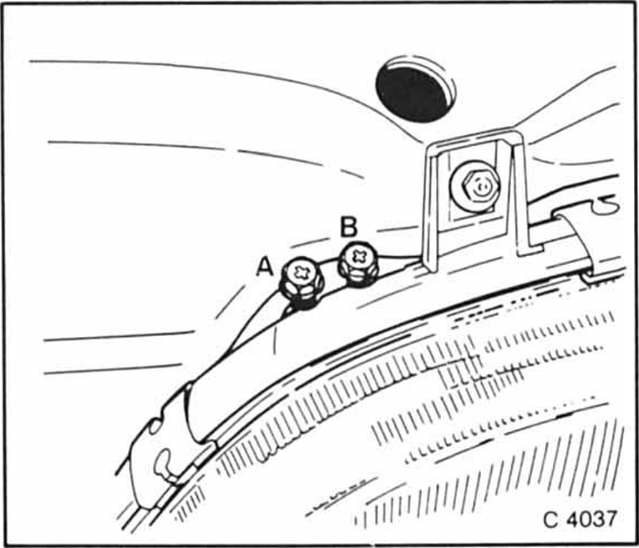

  • Fahrzeuge mit zusatz-weitstrahlern: anschließend weitstrahler-einstellung kontrollieren. Die weitstrahler sind im gehäuse der hauptscheinwerfer integriert. Der lichtschwerpunkt soll im zentrum der einstellinie liegen.

    Gegebenenfalls weitstrahier durch verdrehen der schrauben einstellen.

  1.  höhenverstellung.
  2.  seitenverstellung.

Opel Omega Reparaturanleitung. Scheinwerfer einstellen

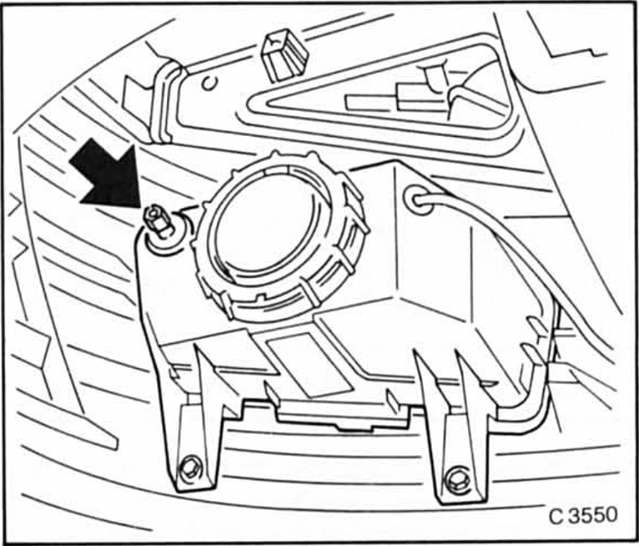

  • Nebelscheinwerfer: das neigungsmaß x beträgt 20 cm auf 10 m entfernung. Die einstellung erfolgt durch verdrehen der einstellschraube -pfeil-.
