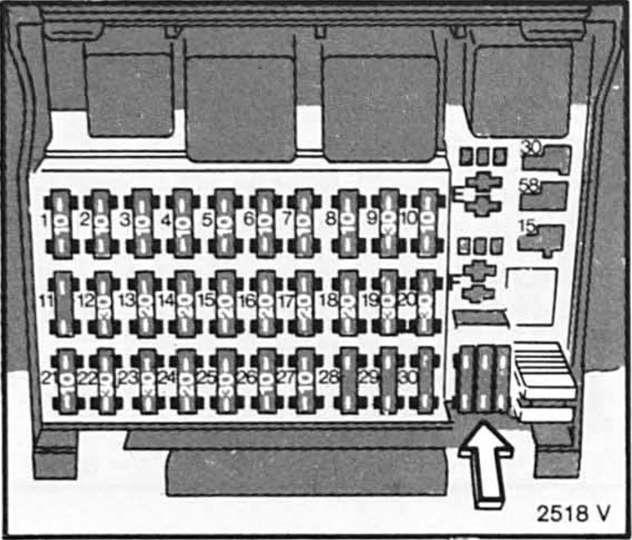

Die sicherungsbelegung ist abhängig von der ausstattung und vom baujahr des fahrzeuges. Die aktuelle belegung der sicherungen befindet sich im deckel vom sicherungskasten und in der betriebsanleitung.
Zusätzliche sicherungen im relaisträger hinter dem linken stoßdämpferdom
Nr. 31: Sicherung 30 amp" kennfeldzundung 1.8 I vergasermotor.
Nr. 33: Sicherung 30 amp., Zusatzgebläse bei verstärkter kühlung.
Ausbau
Batterie-massekabel abklemmen.
Luftfilter ausbauen.
Unterdruckleitungen - 2 - und - 3 - zum vergaser mit tesaband
kennzeichnen und abziehen.
Stecker - 1 - vom drosselklappenpotentiometer, stecker
- 2 - vom vordrosselsteller und stecker - 3 - ...
Magnetschalter aus- und einbauen
Bei einem defekt des magnetschalters wird das ritzel im
anlasser nicht gegen den zahnkranz des schwungrades gezogen.
Dadurch kann der anlasser den motor nicht durchdrehen.
Ausbau
Anlasser ausbauen.
An klemme 50 des anlassers batteriespannung 12 volt
a ...
