Opel Omega Reparaturanleitung :: Equalizer nachträglich einbauen

• Der equalizer wird unterhalb vom radio anstelle des ablagefaches eingebaut.
•  Batterie-massekabel abklemmen.

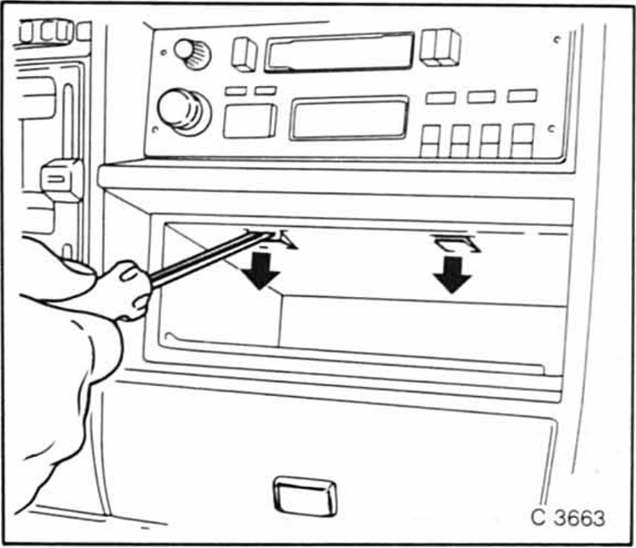

• 2 Haltenasen nach unten drücken und ablagefach herausziehen.

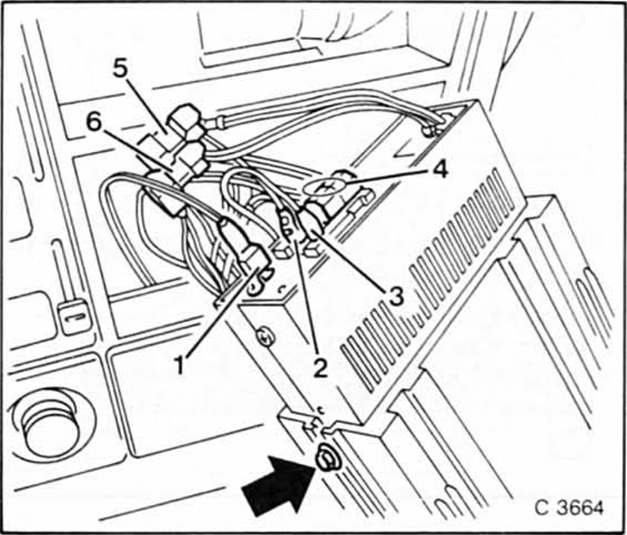

• Equalizer in rahmen einsetzen, anschrauben und elektrisch nach schaltplan anschließen.

1.  Masseanschluß
2.  plusanschluß vom sicherungskasten
3. plusanschluß an radio klemme + "geschaltet"
4. lautsprecheranschlüsse
5. anschluß für radio an lautsprecher vom links
6. anschluß für radio an lautsprecher vorn rechts

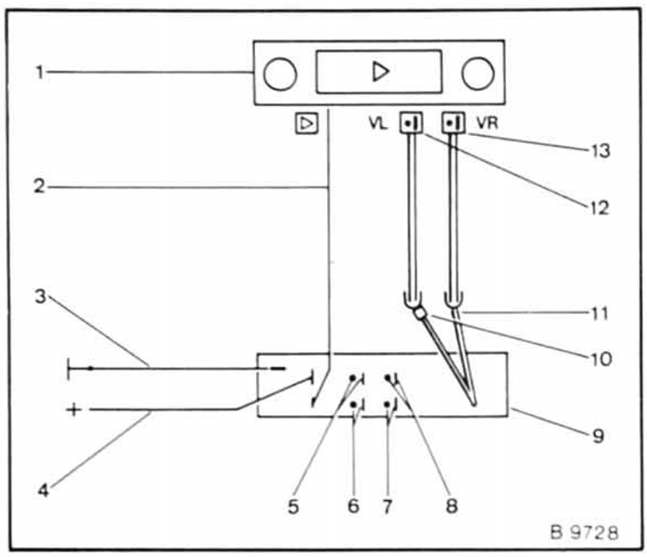

Schattplan

1. Radio
2. plusleitung geschaltet
3. masseleitung
4. dauerplusleitung
5. lautsprecheranschluß "grün" hinten links
6. lautsprecheranschluß "rot" vorn links
7. lautsprecheranschluß "ohne farbe" vorn rechts
8. lautsprecheranschluß "weiß" hinten rechts
9. equalizerrückseite
10. lautsprecheranschluß "rot"
11. lautsprecheranschluß "ohne farbe"
12. lautsprecheranschluß vorn links
13. lautsprecheranschluß vorn rechts

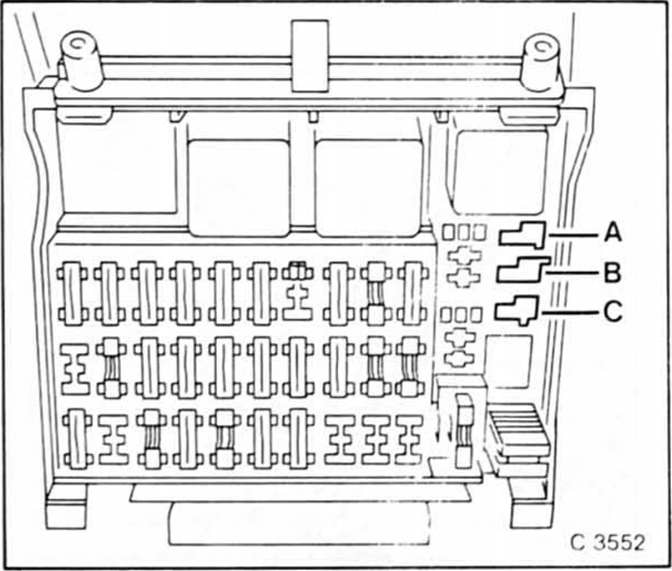

• Plusleitung an klemme 30, also "a", anschließen. Dazu wird ein adapter von opel benötigt. Adapter in klemme a einstecken und equalizer-plusleitung mit radio-plusleitung aufschieben.
•  Seitenwandverkleidung ausbauen und massekabel am massepunkt anschrauben, siehe unter "radio nachträglich einbauen".
•  Batterie-massekabel anklemmen.
