Ausbau

  • Batterie-massekabel abklemmen.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • Am luftverteilergehäuse links bowdenzug für mischluftklappe abnehmen. Dazu halter -oberer pfeil- mit schraubendreher nach außen klappen und bowdenzug an der luftklappe ausrasten.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • 2 Schrauben herausschrauben und heizungsbetätigung herausziehen, bis der mehrfachstecker für den gebläseschalter zugänglich ist.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • Mehrfachstecker für gebläseschalter oben zusammendrücken -pfeile-. Dadurch werden die sicherungshaken gelöst. Gleichzeitig mehrfachstecker vom gebläseschalter abziehen.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • Mit schraubendreher clip lösen und bowdenzug an der heizungsbetätigung aushängen.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • Bowdenzug der beiden anderen luftklappen an der heizungsbetätigung ausrasten.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • Bowdenzuge aushängen. Anstelle des im bild gezeigten werkzeuges kann auch ein schraubendreher zum abdrücken vom hebel verwendet werden.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen

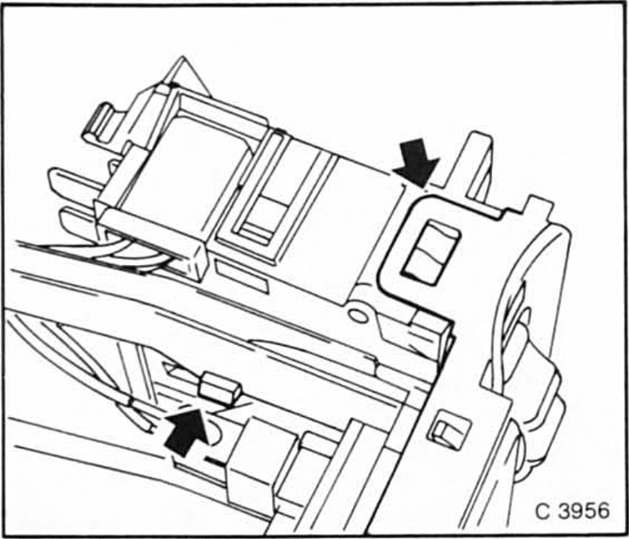

  • Gebläseschalter entriegeln und von der heizungsbetätigung abziehen.

Opel Omega Reparaturanleitung. Heizungsbetätigung/heizungszüge aus- und einbauen


  • Glühleuchte mit leuchtenhalter vom gebläseschalter abziehen.

Einbau

  • Beschädigten oder schwergangigen bowdenzug immer ersetzen.
  •  Bowdenzüge einhängen, befestigungsclipse einrasten.
  •  Gebläseschalter mit glühleuchte in die heizungsbetätigung einsetzen.
  •  Mehrfachstecker auf den gebläseschalter aufdrücken.
  •  Heizungsbetätigung hineindrücken und festschrauben.
  •  Batterie-massekabel anklemmen.
